精密鈑金折彎彎曲工藝中的決定因素有哪些？

　　正確的工具和設置使凹凸彎曲的工藝更加高效

　　圖1

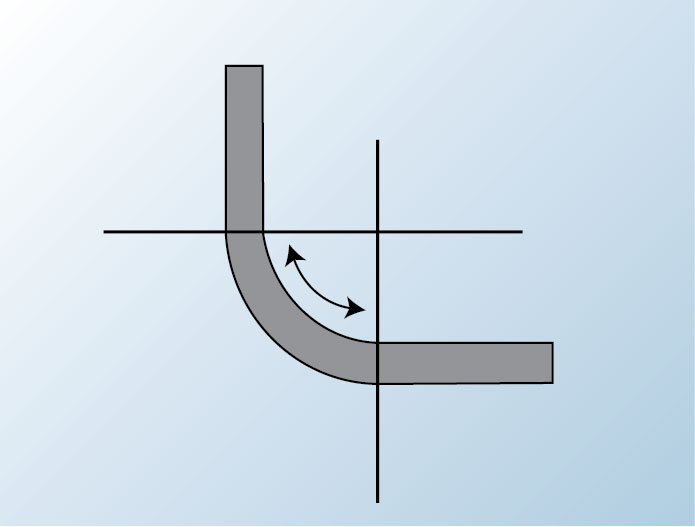

　　弧長是凸起半徑的內表面。插圖由ASMA LLC提供。

　　厚實，高強度板的光滑，寬半徑看起來很簡單，但實際上形成它不是什么。凹凸彎曲實際上是幾十個彎曲，一次由制動沖頭撞幾度。每條彎曲線都具有進入傳統彎曲的所有變量。如果發生錯誤，它會在整個凸起半徑內堆疊，從而為您提供需要重新加工或報廢的缺陷件。

　　大到足以在一次或幾次點擊中處理這些巨大彎曲的建筑工具通常不具有成本效益，有時它只是不實用; 批次之間所需的噸位和回彈變化太大了。根據彎曲特性，您可以將板材制成板卷。但通常情況下，碰撞高噸位折彎機仍然是最實用，最靈活的選擇。

　　許多操作員使用模板來確保他們將正確的半徑和角度撞到一塊。這是繁瑣的工作，但如果技術人員準備得當并擁有合適的工具，凹凸彎曲可以變得更加可預測和有效。

　　弧長，半徑間距和模寬度

　　在他的新在線書籍TheArtOf- PressBrake(www.theartofpressbrake.com)中，俄勒岡州塞勒姆的壓力制動訓練公司ASMA LLC總裁Steve Benson描述了如何計算凹凸彎曲變量。首先確定在半徑內表面上測量的弧長(參見圖1)?！坝泻芏嗖煌姆椒梢杂?jì)算出這個長度，”Benson寫道，“其中一個最簡單的方法是：弧長= 6.28×內半徑×(彎角互補/ 360)。

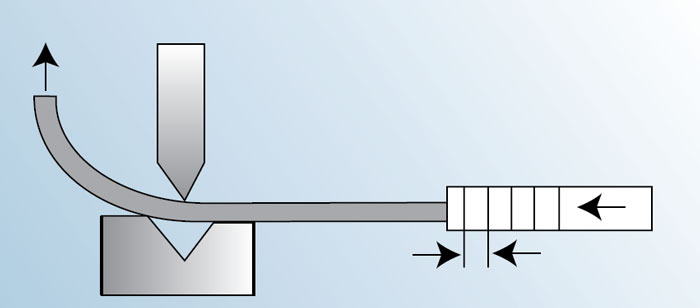

　　半徑間距是用于凸起彎曲角度的凸起(步驟)之間的距離(參見圖2)。步數越多，外半徑越平滑。對于90度凹凸彎曲處的平滑外半徑，您可以選擇每次擊打時僅將金屬撞擊2度。這意味著經過45步后，您將創建一個90度的凹凸彎曲(45步×每步2度= 90度)。要獲得半徑間距，請將步數除以弧長。確定半徑間距至關重要。雖然窄間距可以產生極其平滑的外彎曲半徑，但它也使操作更耗時且成本更高。

　　“[狹窄的間距]乘以機器，材料或工具可能發生的任何小錯誤，”位于伊利諾伊州埃爾金的Ursviken公司總經理Marten Weidgraaf說道?！叭绻呀?jīng)彎曲的面部在模具內部，它加劇了一個簡單的彎曲計算。這種情況也會對機器必須管理的工具產生抵消力?！?/p>

　　接下來是模具寬度。正如Benson所寫，在碰撞過程中，每次碰撞時，沖頭下降到模具中只需幾度。最佳模頭開口是半徑間距的兩倍。這個狹窄的V形開口允許該部件平放在兩個模肩上。理想情況下，如果有合適的工具，模具寬度可控制半徑間距。模具越寬，半徑間距越寬，凸起彎曲變得越“不穩定”。

　　如果模具寬度大于半徑間距的兩倍，則先前形成的部分將稍微下沉到模具開口內。這改變了彎曲特性并且可以使板邊緣向后移動靠近后擋板，這可以改變所產生的彎曲角度。

　　此外，Benson寫道，最佳做法是使用足夠大的沖頭尖端半徑，這樣它就不會在每個凸起處留下深彎曲線，這反過來會產生更粗糙的外表面。他建議沖頭半徑超過低碳鋼厚度的63%; 如果您使用其他材料(如高強度板)，打孔機半徑可能會更大，操作員可能會使用幾倍于材料厚度的打孔半徑(參見“空氣彎曲如何變得鋒利”，在制造商處可用) .COM)。

　　最后，您需要確定穿透深度，對于平滑的凹凸彎曲，該深度不應比夾緊點更深，在該位置，沖頭牢固地固定材料?！白鳛闇y(cè)試彎曲的起點，”Benson寫道，“穿透深度可以表示為穿透深度=(模具寬度/ 2)+材料厚度 - 0.02。

　　圖2

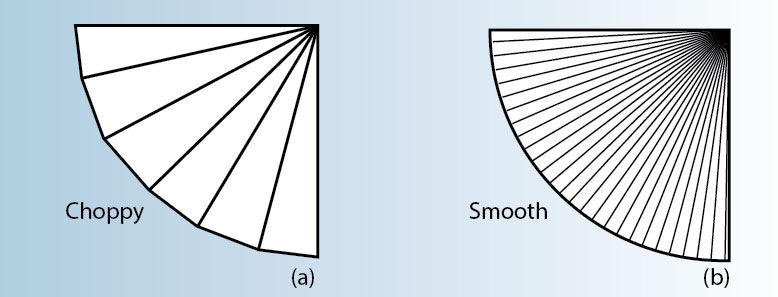

　　兩條凸起線之間的距離越小，外側彎曲半徑越平滑。插圖由ASMA LLC提供。

　　請注意，Benson將此描述為“測試彎曲的起點”。確定凹凸彎曲的最佳設置，尤其是穿透深度，這是一個反復試驗的事情。例如，第一凸起可能需要比第二凸起更多的沖頭穿透，并且從那里，沖頭深度可以逐步變化，這取決于彎曲的性質，以及材料厚度，硬度和回彈。

　　在模具寬度和沖頭穿透方面，Benson增加了一個關于模具寬度的警告：“注意您的噸位負荷?！北M管只有輕微的沖頭穿透，但成型噸位迅速增加，特別是在厚或硬材料中。

　　具有顯著回彈的硬質材料也很復雜?；貜椥枰^(guò)度彎曲，因此撞擊2度將要求沖頭穿透得更遠。到底有多遠?再次，它很復雜。如果您的模具寬度較窄，則更改穿孔深度會變得非常敏感。沖頭位置的微小變化可以顯著改變您的彎曲角度 - 當您一次碰撞幾度時，這是一個挑戰。

　　此外，窄的模具寬度通常意味著窄的半徑間距和沿凸起彎曲的弧長的多個臺階。序列中的早期誤差可能會在數十次顛簸后疊加到顯著的角度誤差。

　　彎曲軟件已經發展到編程行為不像以前那么復雜的程度。但確定初始變量，包括沖頭的穿透深度，仍然可能涉及反復試驗。

　　瑞典韋斯特羅斯市Ursviken Technology AB的技術銷售工程師Mikael Linderot說：“批次之間回彈的變化可能太大而不能完全依賴軟件?！?/p>

　　現代折彎?rùn)C(jī)可以執行自適應成型，角度測量裝置可以校正過程中的變化，但它們最適合標準半徑彎曲，不一定是凸起彎曲。每個“凸起”本質上都是一個非常寬的半徑彎曲，只有幾度互補，并且測量會帶來挑戰。正如Linderot所解釋的那樣，根據所使用的具體技術，當彎曲角度在9到25度之間互補時，自適應成形中的測量系統開始工作。“這些設備還需要平面來測量，”他說，并補充道，在彎曲過程中，這是不可能的。

　　考慮到所有這些挑戰，技術人員可以充分利用模板。他們可能需要稍微碰撞，將其與模板進行比較，再碰一點，測量模板，然后再次碰撞，確保不要過度彎曲。他們可能需要轉動板以在另一側形成凸緣或凸起半徑。以前彎曲的法蘭當然不是很好的測量點，所以在這里它們可能依賴于彎曲線標記。一些制動器發出紅外激光，以幫助將沖頭與預期的彎曲線對齊。

　　所有這些工藝，加上大板不易移動的事實，意味著重型凸點彎曲的大部分循環時間包括技術人員在彎道之間所做的一切：移動和測量工件并在必要時進行工藝調整。這就是材料處理和加工策略發揮作用的地方。

　　零件定位

　　如果可能，技術人員將板推向后擋板，第一個凸起開始朝弧長的前方開始(見圖3)。然后，后擋料向前移動每一步，直到最后一次撞擊。這使操作員更容易移除零件并為其提供平板邊緣以進行測量。

　圖3

　　如果可能，從后向前發生凹凸彎曲，后擋料逐漸向前移動。插圖由ASMA LLC提供。　　

       當然，操作員不能安全地在制動器后面保持材料穩定。如果一個凸起導致零件輕微移動到后擋料怎么辦?這會拋出零件定位，因此當壓力表向前移動以進行下一次沖擊時，沖頭不會碰到應有的位置。在顛簸進展的早期，小的定位誤差可以顯著地消除最終角度。

　　Weidgraaf描述了一種使用專門的后擋料的操作。傳統的后擋料指具有垂直止回器和支撐該材料的水平部件。然而，Weidgraaf描述了一個6軸的后擋料指，可以兼作鉗子。它本質上是一個帶有可對稱拇指的后擋指，從上方和下方夾住板，以確保板的位置在整個彎曲過程中保持一致(見圖4)。

　　夾具還有助于定位大型工件。當一塊平板進入制動器時，儀表抓住板邊緣并將其拉回到編程位置，使操作員的工作變得更加容易和安全。一個技術人員隊伍不再需要努力定位大盤子。

　　變量模具

　　工具轉換還會增加作業之間的時間。說工作需要凸點彎曲，然后是傳統的半徑空氣彎曲。平滑的凸起彎曲將需要窄的模具寬度，而半徑彎曲，特別是在厚板中，將需要更寬的開口。可變模具可用于兩個彎曲。“可變模具意味著你可以在擊中之間改變模具開口，”Linderot說。

　　類似地，可變模具在碰撞復雜彎曲時可以起作用，例如在零件的一端具有較寬半徑而在另一端具有較短半徑的那些彎曲。技術人員可以將較短的模具寬度設置為以較小的半徑間距進行凸起，然后設置較寬的模具寬度以凸出較寬的半徑，這可以平滑地形成，具有較寬的半徑間距(即，凸塊之間的空間更大)。

　　高級加冕

　　另一個變量是偏轉。所有的折彎?rùn)C(jī)都在負載下偏轉，當你有非常大的工件時它會成為一個大問題。Weidgraaf說：“說你彎腰彎曲，你的誤差只有一小部分?！? “你會發現，在整個工件形成后，你會有一個弓或扭結?！?/p>

　　現代制動器具有自動加冠補償系統來控制這種效果。正如Weidgraaf解釋的那樣，它們比勻場更準確，更有效。某些系統不僅在床的中心具有機械補償，而且在整個工作空間中以指定的增量進行機械補償。這種將信息反饋給CNC的技術使技術人員能夠沿著極長的彎曲線調整成形 - 這里是千分之幾，千分之幾(參見圖5)。

　　時間間隔

　　當您分析大型工件的碰撞操作時，您可能會發現實際的碰撞實際上并不需要那么長時間。需要時間的是彎曲之間發生的一切：移動和運輸大型工件進出折彎?rùn)C(jī)。

　　工件支撐可以提供幫助。這些包括有助于將印版定位在折彎機床上的滾輪，以及隨著工件的成型而向上移動的支架( 見圖6)。工件支撐可以使操作更加高效，不僅因?yàn)樗鼈冡尫帕烁呒芷鹬貦C(jī)，而且因?yàn)樗鼈冊诿看巫矒糁髮灞３衷谛纬傻奈恢?，?zhǔn)備好操作員用模板檢查。

　　“如果他需要更換它，他可以獲得完全相同的彎曲線，”Weidgraaf說?！叭绻銓⒁粔K大塊平放下來，將它抬起來并將其放置在完全相同的彎曲線上就變得相當藝術了?！?/p>

　　圖4

　　在整個彎曲循環中，夾具保持板而不會丟失參考點。示出了半徑彎曲，但該技術也可用于彎曲彎曲。

圖片由Ursviken Inc.提供。
